VRF-системы Aeronik
Мультизональные системы Aeronik серии AMV-X — VRF-кондиционирование с инверторными компрессорами, обогревом зимой и управлением до уровня здания. Линейка охватывает компактные наружные блоки Mini и Slim от 10 до 33,5 кВт для квартир и коттеджей и модульные системы до 360 кВт для бизнес-центров и гостиниц, а также настенные внутренние блоки от 1,5 до 9,5 кВт.
10–360 кВт
мощность одной системы
до 59
внутренних блоков на модуль
220 или 380 В
питание наружного блока
Wi-Fi и BMS
управление и диспетчеризация
Особенности VRF-систем Aeronik
Немодульные наружные блоки
Mini и Slim работают одним блоком без модульной сборки. При той же мощности они меньше, легче и дешевле модульных и ставятся на стену, балкон или небольшую площадку на кровле. Это основной вариант VRF для квартиры свободной планировки и коттеджа.
Питание 220 или 380 В
Серия Mini выпускается в однофазном исполнении мощностью до 16 кВт. VRF Aeronik на 220 В ставят в коттеджах и квартирах, где нет трёхфазного ввода.
От 5 до 59 зон на блок
Компактный наружный блок подключает от 5 до 20 внутренних, модуль AMV-X — до 59. У каждого кабинета своя температура и свой пульт — главное, за что выбирают VRF Aeronik для офиса.
Тихие внутренние блоки
Вентиляторы внутренних блоков с DC-двигателями плавно меняют скорость. Младшие настенные блоки работают с уровнем звукового давления от 30 дБ(А).
Управление до уровня здания
Инфракрасные и проводные пульты, приложение для смартфона по Wi-Fi, зональные и центральные пульты, шлюзы для систем управления зданием по Modbus, BACnet и KNX.
Учёт электроэнергии
Система учёта распределяет потребление общей VRF-системы между пользователями. Это решает вопрос оплаты в арендном офисе, торговом центре или коттеджном посёлке.
Вывод инженера
Сильная сторона Aeronik Mini и Slim — ниша между мульти-сплит-системой и модульной VRF. Когда комнат больше, чем подключает бытовой блок, а трассы длиннее его пределов, немодульная VRF решает задачу без затрат на модульную сборку. Для здания, где на один контур нужны десятки внутренних блоков, немодульные блоки уже не подходят — такие объекты делят на несколько систем.
Оборудование Aeronik по разделам
Наружный и внутренние блоки одной системы подбираются вместе: от наружного блока зависит число зон и суммарная мощность, от внутренних — распределение воздуха и шум в помещениях.
Наружные блоки Aeronik
Компактные Mini и Slim, модульные AMV-X и блоки с рекуперацией тепла: модельный ряд, технологии, трассы и монтаж.
Перейти в раздел →
Внутренние блоки Aeronik

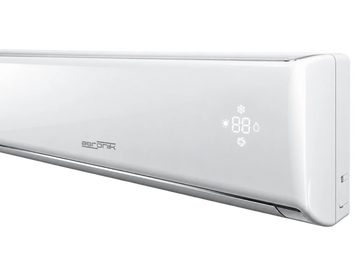

Настенные блоки от 1,5 до 9,5 кВт, пульты, управление со смартфона и диспетчеризация.
Перейти в раздел →Технологии VRF-систем Aeronik AMV-X
Платформа AMV-X объединяет компактные наружные блоки Mini и Slim и модульные блоки для крупных зданий. Ключевые технологии по каталогу производителя:
- Обогрев до −25 °C и охлаждение до +52 °C
у модульных блоков; у Mini и Slim обогрев до −20 °C - Теплообменник G-типа длиной 3600 мм
площадь теплообмена на 15 % больше обычной - Компрессоры с впрыском пара EVI
на 30 % выше теплопроизводительность на морозе - Управление Multi EEV
электронные вентили с регулировкой до 3000 шагов - Покрытие теплообменника Gold fin
срок службы теплообменника втрое выше обычного - Трасса до 1000 м
до 200 м до дальнего блока, перепад высот до 110 м - Интеллектуальная оттайка
по нагрузке, температуре и давлению в системе - До 4 модулей в одной системе
от 106,5 до 360 кВт холода - Ротация модулей и двухступенчатое маслоотделение
равномерная наработка и 99,9 % масла остаётся в компрессоре - Подключение блоков прежнего поколения AMV
через преобразователь протоколов при модернизации
Подробно о каждой технологии — в разделе наружных блоков →
Практический вывод
Большая часть технологий AMV-X нацелена на работу в тяжёлых условиях: на морозе, в жару, на длинных трассах и при частичной нагрузке. Для объектов, где система должна греть в холодные недели или обслуживать здание на десятки помещений, имеет смысл сравнить компактные блоки с модульными.
Как собрать систему Aeronik
- Посчитайте помещения. Число внутренних блоков сразу сужает выбор наружного: до 5 — любая модель Mini, до 9 — старшие Mini, до 20 — серия Slim, больше — модульная AMV-X.
- Определите нагрузку. Для каждого помещения — по остеклению, стороне света, людям и технике. От суммы зависит мощность наружного блока.
- Проверьте ввод. Однофазный ввод ограничивает выбор серией Mini с исполнением A-T, трёхфазный открывает Mini A-X, Slim и модульные блоки.
- Подберите внутренние блоки. Тип и типоразмер — под отделку, высоту потолка и требования по шуму.
- Решите вопрос управления. Пульты в помещениях, Wi-Fi, центральный пульт или диспетчеризация — до прокладки трасс, чтобы вместе с трубами проложить линии связи.
Совет инженера
Пришлите планировку с назначением помещений и укажите, какое питание есть на вводе, — этого достаточно, чтобы понять, хватит ли одной системы Mini, нужен Slim или разумнее разделить объект на две независимые системы. Точные модели подбираются уже по расчёту теплопритоков.
Вопросы о VRF-системах Aeronik
Чем модульные блоки AMV-X отличаются от компактных Mini и Slim?
Компактные Mini и Slim — это один блок с одним инверторным компрессором мощностью от 10 до 33,5 кВт на 5–20 внутренних блоков. Они проще, легче и дешевле, ставятся на стену или небольшую площадку и закрывают квартиру, коттедж, этаж офиса или мини-гостиницу. Модульные блоки AMV-X рассчитаны на здания: один модуль даёт до 101 кВт и подключает до 59 внутренних блоков, а четыре модуля объединяются в систему до 360 кВт. В них применены теплообменник G-типа, компрессоры с впрыском пара EVI и обогрев до −25 °C. Цена за это — масса от 210 кг на модуль и площадка на кровле.
Чем VRF Aeronik Mini отличается от мульти-сплит-системы для квартиры или коттеджа?
Мульти-сплит-система ведёт к каждому внутреннему блоку отдельную пару труб от наружного, поэтому длина трасс и число подключений у неё ограничены. Если наружный блок можно поставить только на дальнем фасаде, а комнаты расположены по всей площади, предела трассы бытового блока часто не хватает. VRF-система Mini подключает внутренние блоки к общей магистрали через разветвители и выдерживает более длинные трассы. Младшая модель AMV-100 подключает до 5 внутренних блоков, старшая AMV-160 — до 9. Дополнительно появляются центральное управление и Wi-Fi на всю систему. За это платят более высокой ценой комплекта и более требовательным монтажом.
Можно ли управлять системой Aeronik со смартфона?
Да. Для мультизональных систем Aeronik предусмотрен Wi-Fi-модуль с мобильным приложением. Он подключается к системе без отдельного источника питания, а один модуль поддерживает до 80 внутренних блоков одной мультизональной системы — для систем Mini и Slim этого с запасом достаточно. Через приложение включают и выключают блоки, меняют режим, температуру и скорость вентилятора, настраивают сценарии и видят ошибки. Для работы нужен устойчивый Wi-Fi в месте установки модуля и доступ в интернет. Удобно для коттеджа: систему можно включить по дороге домой или проверить, что она выключена, после отъезда.
Подключается ли Aeronik к системе диспетчеризации здания?
Да, через сетевые шлюзы по протоколам Modbus, BACnet и KNX. К одному шлюзу Modbus или BACnet можно подключить до 16 мультизональных систем с общим числом внутренних блоков до 255, шлюз KNX подключается к каждому внутреннему блоку отдельно. Система диспетчеризации получает включение и выключение, температуру, режим, скорость вентилятора, блокировку индивидуальных пультов, рабочие параметры и коды ошибок. Протокол выбирают под существующую систему здания, а требования к диспетчеризации лучше заложить в техническое задание сразу: шлюзу нужны место установки, питание и линия связи с наружными блоками.
Какие внутренние блоки подключаются к наружным блокам Mini и Slim?
В нашем каталоге представлены настенные внутренние блоки Aeronik мощностью от 1,5 до 9,5 кВт — двенадцать типоразмеров для спален, кабинетов, гостиничных номеров и небольших залов. Если по отделке нужен другой тип — кассетный, канальный или напольно-потолочный, — подбираем его под проект. При сборке системы проверяют два ограничения наружного блока: максимальное число внутренних блоков и допустимую суммарную мощность. Совместимость каждой пары наружного и внутреннего блока мы подтверждаем по документации производителя до оформления заказа, чтобы на объекте не выяснилось, что выбранный блок не поддерживается.
Что делать, если компактной системы Aeronik не хватает на весь объект?
Старшая компактная модель, Slim AMV-335WL/C-X, даёт 33,5 кВт и подключает до 20 внутренних блоков. Для больших объектов есть два пути. Первый — модульная AMV-X: модуль мощностью до 101 кВт подключает до 59 внутренних блоков, четыре модуля объединяются в систему до 360 кВт с трассой до 1000 м. Второй — несколько независимых систем по этажам, крыльям здания или арендаторам: отказ одной не оставляет без холода всё здание, монтаж можно вести поэтапно. Модульные блоки поставляются под заказ, поэтому срок поставки стоит учесть в графике строительства.
Подберём VRF-систему Aeronik под ваш объект
Подбираем и поставляем VRF Aeronik в Казахстане. Чтобы купить VRF систему Aeronik без лишних позиций, пришлите планировку с назначением помещений и укажите питание на вводе — подберём наружный и внутренние блоки, способ управления и подготовим коммерческое предложение.
