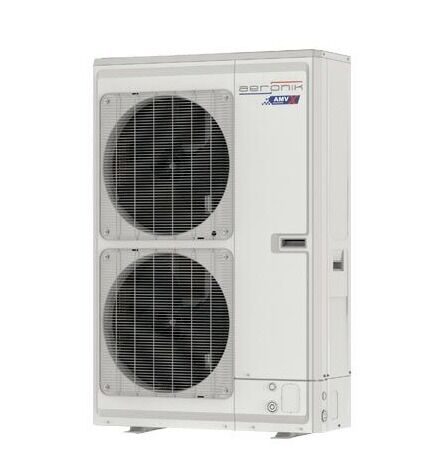

Наружный блок VRF 14 кВт Aeronik AMV-140WL/A-T

По количеству — до восьми помещений с отдельными внутренними блоками. По мощности ориентир такой: мультизональная система для дома 200 м² с умеренным остеклением и хорошим утеплением обычно укладывается в 14 кВт холода. Но площадь даёт только первое приближение. Дом на 160 м² с панорамными окнами на юг и запад может потребовать больше, а дом на 220 м² с небольшими окнами и плотной застройкой вокруг — меньше. Поэтому мы считаем нагрузку каждой комнаты отдельно и только потом смотрим, укладывается ли их сумма в возможности наружного блока.

Корпус, масса и питание у них одинаковые, разница в мощности, числе подключений и энергоэффективности. AMV-140WL/A-T даёт 14,0 кВт холода и подключает до восьми внутренних блоков, AMV-120WL/A-T — 12,1 кВт и до семи блоков. При этом EER у младшей модели выше: 3,97 против 3,51. Если по расчёту нагрузка 11–12 кВт и помещений не больше семи, выгоднее модель на 12,1 кВт — она дешевле и экономичнее летом. Модель на 14 кВт берут, когда восьмое помещение действительно есть или расчётная нагрузка выходит за 12 кВт.

Это нужно проверить до заказа. В номинальном режиме блок потребляет около 4 кВт с одной фазы — 3,98 кВт в охлаждении и 3,99 кВт в обогреве, а в момент выхода на режим ток выше. Если на дом выделено 5–7 кВт, кондиционирование заберёт больше половины мощности, и в жаркий день вместе с электроплитой и бойлером автомат на вводе будет срабатывать. В таком случае либо увеличивают выделенную мощность, либо переходят на трёхфазный ввод и трёхфазную версию блока. Если выделено 10–15 кВт и крупные потребители не работают одновременно, однофазной модели достаточно.

Обе модели собраны в одном корпусе 900 × 340 × 1345 мм, и размер теплообменника ограничен этим корпусом. Модель на 14 кВт отводит через сопоставимую площадь оребрения больше тепла, поэтому давление конденсации у неё выше, а компрессор работает с большей нагрузкой. Отсюда EER 3,51 против 3,97: на каждый киловатт холода модель на 14 кВт тратит больше электроэнергии. При неполной загрузке, когда работают не все комнаты, разница сокращается. На практике это значит одно: брать модель на 14 кВт «на всякий случай» невыгодно, её выбирают по расчёту.

Только как дополнительный и межсезонный обогрев. Теплопроизводительность модели — 16,5 кВт при +7 °C снаружи, это больше её холодильной мощности, и осенью и весной система с COP 4,14 греет дом экономичнее электрических обогревателей. Но рабочий диапазон обогрева заканчивается на −20 °C, а в Петропавловске и Уральске зимние морозы держатся ниже, и с понижением температуры теплопроизводительность падает. Поэтому VRF кондиционирование в Петропавловске и VRF система для дома в Уральске работают в паре с котлом. Блок поднимают на раму выше снега и защищают от ветра.

Можно, магистраль VRF системы для этого и рассчитана: от наружного блока идёт общая пара труб, а на этажах её делят разветвители. Ограничения задают допустимый перепад высот между наружным и внутренними блоками, перепад между самими внутренними блоками и длина веток от первого разветвителя. Эти значения проверяют по инструкции до начала работ, особенно если наружный блок стоит на земле, а часть комнат в мансарде. Вертикальные участки магистрали прокладывают в нише или шахте, а разветвители ставят там, где к ним будет доступ при обслуживании.

Да, это одна из задач, где VRF для двухуровневой квартиры удобнее мульти-сплит-системы: восемь помещений на двух уровнях подключаются к одному наружному блоку общей магистралью. Главный вопрос — место для корпуса высотой 1345 мм и массой 110 кг. В пентхаусе его обычно ставят на террасу или кровлю на раму с виброопорами, предварительно согласовав размещение и нагрузку на перекрытие с управляющей компанией. Магистраль ведут через технический проём или нишу, а не по фасаду. Шум 56 дБ(А) на террасе стоит учитывать при выборе места: блок лучше отнести от зоны отдыха.

Инверторный компрессор снижает производительность, но у него есть нижний предел. Если ночью работает один настенный блок на 1,5 кВт, наружный блок на 14 кВт выдаёт мощность на минимуме и при очень малой нагрузке может периодически останавливаться и запускаться снова. Для дома это нормальный режим, но в проекте стоит избегать ситуации, когда большую часть времени работает одна маленькая комната, а остальные стоят. Помогает правильный подбор мощности наружного блока по реальной нагрузке, а не с большим запасом.

В спальнях чаще ставят настенные блоки небольшой мощности или канальные блоки, спрятанные в потолке коридора или гардеробной. Канальный блок тише в комнате, потому что сам агрегат находится за стеной, а в спальню выходит только решётка. Но ему нужен потолок с запасом по высоте и люк для обслуживания. Настенный блок проще и дешевле в монтаже, ночью работает на низкой скорости вентилятора. В любом случае блок не направляют прямо на кровать, а мощность подбирают под спальню, без запаса: блок с избыточной мощностью работает рывками и шумит заметнее.

Работа идёт в два этапа. На черновой отделке прокладывают магистраль, разветвители, дренаж и кабели ко всем восьми помещениям — для дома это обычно несколько рабочих дней. Здесь важно успеть до штукатурки и подвесных потолков. После чистовой отделки ставят наружный и внутренние блоки, опрессовывают и вакуумируют систему, дозаправляют хладагент и проводят пусконаладку, что занимает ещё несколько дней. Сроки растут, если меняется планировка или приходится прокладывать трассу в готовом интерьере, поэтому VRF систему лучше заложить в проект до начала ремонта.
