Наружные блоки VRF Aeronik: Mini, Slim и модульные AMV-X
Наружные блоки VRF системы Aeronik перекрывают диапазон от квартиры до бизнес-центра. Компактные Mini и Slim мощностью от 10 до 33,5 кВт — один блок с одним компрессором на 5–20 внутренних блоков, с однофазным или трёхфазным питанием. Модульные AMV-X мощностью от 22,4 до 101 кВт подключают до 59 внутренних блоков на модуль и объединяются по четыре в систему до 360 кВт, в том числе с рекуперацией тепла.
10–101 кВт
мощность одного наружного блока
до 360 кВт
система из четырёх модулей
до 59
внутренних блоков на один модуль
−25…+52 °C
рабочий диапазон модульных блоков

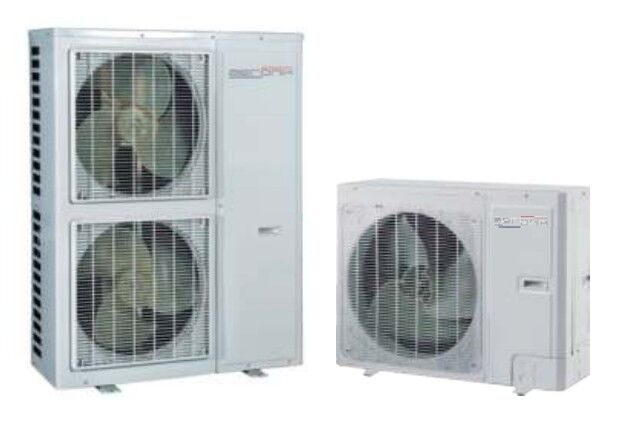

Компактные наружные блоки Mini и Slim
Это то, что на рынке называют мини VRF: наружный блок один, без модульной сборки, а система обслуживает квартиру, коттедж, офис или мини-гостиницу. Индекс модели после «AMV-» соответствует холодопроизводительности в сотнях ватт, буква после дроби — исполнению: A-T — однофазное питание, A-X и C-X — трёхфазное.
| Модель | Серия | Питание | Холод / тепло, кВт | EER / COP | Внутр. блоков, до | Шум, дБ(А) | Ш×Г×В, мм | Масса нетто, кг |
|---|---|---|---|---|---|---|---|---|
| AMV-100WL/A-T | Mini | 220–240 В, 1 ф | 10,0 / 11,0 | 3,70 / 4,40 | 5 | 56 | 980×360×790 | 80 |
| AMV-120WL/A-T | Mini | 220–240 В, 1 ф | 12,1 / 14,0 | 3,97 / 4,28 | 7 | 55 | 900×340×1345 | 110 |
| AMV-120WL/A-X | Mini | 380–415 В, 3 ф | 12,1 / 14,0 | 3,97 / 4,28 | 7 | 55 | 900×340×1345 | 120 |
| AMV-140WL/A-T | Mini | 220–240 В, 1 ф | 14,0 / 16,5 | 3,51 / 4,14 | 8 | 56 | 900×340×1345 | 110 |
| AMV-140WL/A-X | Mini | 380–415 В, 3 ф | 14,0 / 16,5 | 3,52 / 4,14 | 8 | 56 | 900×340×1345 | 120 |
| AMV-160WL/A-T | Mini | 220–240 В, 1 ф | 16,0 / 18,5 | 3,30 / 3,96 | 9 | 58 | 900×340×1345 | 110 |
| AMV-160WL/A-X | Mini | 380–415 В, 3 ф | 16,0 / 18,5 | 3,30 / 3,96 | 9 | 58 | 900×340×1345 | 120 |
| AMV-224WL/C-X | Slim | 380–415 В, 3 ф | 22,4 / 24,0 | 3,11 / 3,69 | 13 | 60 | 940×320×1430 | 133 |
| AMV-280WL/C-X | Slim | 380–415 В, 3 ф | 28,0 / 30,0 | 2,86 / 3,41 | 17 | 62 | 940×460×1615 | 166 |
| AMV-335WL/C-X | Slim | 380–415 В, 3 ф | 33,5 / 35,0 | 3,10 / 3,43 | 20 | 63 | 940×460×1615 | 177 |
Все наружные блоки работают на хладагенте R410A, имеют один инверторный компрессор и корпус со степенью защиты IPX4. Заводская заправка — 4,8 кг у AMV-100, 5 кг у остальных моделей Mini, от 5,5 до 8,5 кг у серии Slim.
Вывод инженера
Обратите внимание на энергоэффективность по ряду: самый высокий EER у AMV-120 (3,97), у AMV-160 он уже 3,30, а в серии Slim наименьший у AMV-280 (2,86) — ниже, чем у более мощной AMV-335. Если нагрузка объекта лежит на границе двух типоразмеров, иногда разумнее взять модель меньше с правильно подобранными внутренними блоками, чем крупную с постоянной работой на малой частоте. Вывод делают по расчёту, а не по таблице, но таблица подсказывает, где искать.
Модульные наружные блоки AMV-X
Модульный наружный блок VRF выбирают для бизнес-центров, гостиниц, клиник и торговых зданий, где на одну систему нужны десятки внутренних блоков.
Серия AMV-WM/B-X(P) — 15 базовых модулей от 8 до 36 HP с DC-инверторными компрессорами, трёхфазным питанием 380–415 В и хладагентом R410A. Модули выпускаются в трёх корпусах шириной 930, 1340 и 1760 мм. Каждый из них — объединяемый наружный блок VRF системы: до четырёх модулей собираются в одну систему от 38 до 128 HP, то есть от 106,5 до 360 кВт холода. Внешний блок VRF такого класса весит от 210 до 455 кг, поэтому место на кровле и нагрузку на перекрытие согласуют заранее. Поставляются под заказ, срок согласовываем при запросе.
| Модуль | Холод / тепло, кВт | EER / COP | Внутр. блоков, до | Шум, дБ(А) | Ш×Г×В, мм | Масса нетто, кг | Трубы газ / жидкость |
|---|---|---|---|---|---|---|---|
| AMV-224WM/B-X(P) | 22,4 / 25,0 | 4,55 / 5,23 | 13 | 58 | 930×775×1690 | 210 | 3/4″ / 3/8″ |
| AMV-280WM/B-X(P) | 28,0 / 31,5 | 4,30 / 5,08 | 16 | 59 | 930×775×1690 | 210 | 7/8″ / 3/8″ |
| AMV-335WM/B-X(P) | 33,5 / 37,5 | 4,14 / 4,58 | 19 | 61 | 930×775×1690 | 215 | 1″ / 1/2″ |
| AMV-400WM/B-X(P) | 40,0 / 45,0 | 4,14 / 4,51 | 23 | 61 | 1340×775×1690 | 280 | 1″ / 1/2″ |
| AMV-450WM/B-X(P) | 45,0 / 50,0 | 3,97 / 4,45 | 26 | 62 | 1340×775×1690 | 280 | 1 1/8″ / 1/2″ |
| AMV-504WM/B-X(P) | 50,4 / 56,5 | 3,90 / 4,17 | 29 | 63 | 1340×775×1690 | 285 | 1 1/8″ / 5/8″ |
| AMV-560WM/B-X(P) | 56,0 / 63,0 | 3,86 / 4,13 | 33 | 64 | 1340×775×1690 | 325 | 1 1/8″ / 5/8″ |
| AMV-615WM/B-X(P) | 61,5 / 69,0 | 3,62 / 3,89 | 36 | 65 | 1340×775×1690 | 325 | 1 1/8″ / 5/8″ |
| AMV-680WM/B-X(P) | 68,0 / 76,0 | 3,32 / 3,60 | 39 | 66 | 1340×775×1690 | 325 | 1 1/8″ / 5/8″ |
| AMV-730WM/B-X(P) | 73,0 / 82,0 | 3,42 / 3,78 | 43 | 66 | 1760×835×1795 | 425 | 1 1/4″ / 3/4″ |
| AMV-785WM/B-X(P) | 78,5 / 87,5 | 3,27 / 3,60 | 46 | 67 | 1760×835×1795 | 425 | 1 1/4″ / 3/4″ |
| AMV-850WM/B-X(P) | 85,0 / 95,0 | 3,20 / 3,52 | 50 | 67 | 1760×835×1795 | 425 | 1 1/4″ / 3/4″ |
| AMV-900WM/B-X(P) | 90,0 / 100,0 | 3,14 / 3,39 | 53 | 68 | 1760×835×1795 | 455 | 1 1/4″ / 3/4″ |
| AMV-952WM/B-X(P) | 95,2 / 106,0 | 3,08 / 3,35 | 56 | 68 | 1760×835×1795 | 455 | 1 1/4″ / 3/4″ |
| AMV-1010WM/B-X(P) | 101,0 / 112,0 | 3,01 / 3,27 | 59 | 69 | 1760×835×1795 | 455 | 1 1/2″ / 3/4″ |
Номинальные значения приведены при +35 °C снаружи и +27 °C в помещении для охлаждения и при +7 °C снаружи и +20 °C в помещении для обогрева.
Комбинации модулей: от 1 до 4 блоков в системе
Производитель задаёт фиксированные сочетания модулей для каждой мощности системы — от AMV-1065 из двух модулей до AMV-3600 из четырёх. Сборку выбирают по таблице, а не произвольно: так модули работают с одинаковой загрузкой, и ротация распределяет наработку между ними равномерно.
Вывод инженера
Сравните EER в двух таблицах: у модульного Aeronik AMV-224WM/B-X(P) — 4,55, у Slim AMV-224WL той же мощности — 3,11. Модуль дороже, тяжелее (210 кг против 133) и требует площадки на кровле, зато расходует заметно меньше электроэнергии на тот же холод. На объекте, где система работает весь сезон по 10–12 часов в день, эта разница хорошо видна в счетах за электроэнергию, и её стоит посчитать до выбора между Slim и модулем.
Модульные блоки с рекуперацией тепла AMV-VQ
VRF с рекуперацией тепла ставят в гостиницах, офисах и клиниках, где в одно и то же время нужны и холод, и тепло.
Трёхтрубная система: одни помещения охлаждаются, другие в то же время обогреваются, а тепло, отобранное в первых, идёт на обогрев вторых. Серия рассчитана также на подогрев воды. Восемь модулей от 22,4 до 61,5 кВт, от 13 до 36 внутренних блоков, сезонная эффективность SEER до 7,76.
| Модуль | Холод / тепло, кВт | SEER / SCOP | Внутр. блоков, до | Шум, дБ(А) | Ш×Г×В, мм | Масса нетто, кг | Трубы газ ВД / газ НД / жидкость |
|---|---|---|---|---|---|---|---|
| AMV-VQ224WM/C-X | 22,4 / 25,0 | 7,76 / 4,80 | 13 | 60 | 930×775×1690 | 243 | 5/8″ / 3/4″ / 3/8″ |
| AMV-VQ280WM/C-X | 28,0 / 31,5 | 7,16 / 4,80 | 16 | 61 | 930×775×1690 | 243 | 3/4″ / 7/8″ / 3/8″ |
| AMV-VQ335WM/C-X | 33,5 / 37,5 | 6,64 / 4,92 | 19 | 63 | 930×775×1690 | 256 | 3/4″ / 1″ / 1/2″ |
| AMV-VQ400WM/C-X | 40,0 / 45,0 | 6,90 / 4,71 | 23 | 63 | 1340×775×1690 | 325 | 7/8″ / 1″ / 1/2″ |
| AMV-VQ450WM/C-X | 45,0 / 50,0 | 6,36 / 4,71 | 26 | 63 | 1340×775×1690 | 325 | 7/8″ / 1 1/8″ / 1/2″ |
| AMV-VQ504WM/C-X | 50,4 / 56,5 | 6,87 / 4,31 | 29 | 63 | 1340×775×1690 | 385 | 1″ / 1 1/8″ / 5/8″ |
| AMV-VQ560WM/C-X | 56,0 / 63,0 | 6,45 / 4,31 | 33 | 63 | 1340×775×1690 | 385 | 1″ / 1 1/8″ / 5/8″ |
| AMV-VQ615WM/C-X | 61,5 / 69,0 | 5,88 / 4,38 | 36 | 64 | 1340×775×1690 | 385 | 1″ / 1 1/8″ / 5/8″ |
Распределительные блоки
Между магистралью и внутренними блоками ставится распределительный блок: он переключает каждую группу внутренних блоков на охлаждение или обогрев независимо от остальных. Исполнения на 1, 4 и 8 групп подключают до 8, 32 и 64 внутренних блоков; в каждой группе — до 8 блоков общей мощностью до 16 кВт.
Практический вывод
Сезонная эффективность SEER 7,76 у AMV-VQ224 получается за счёт переноса тепла внутри здания, а не за счёт более экономичного компрессора. Выигрыш есть только там, где охлаждение и обогрев действительно нужны одновременно: гостиницы, офисы с серверными и стеклянными фасадами, здания с глубокой планировкой. Если зимой греются все помещения, а летом все охлаждаются, обычная модульная AMV-X проще и дешевле.
Mini, Slim или модульная AMV-X: какую серию выбрать
10–16 кВт · 220 В
Mini с однофазным питанием (A-T)
Однофазный наружный блок VRF для коттеджа, квартиры большой площади, салона или кафе, где на вводе только 220 В. Самая компактная модель AMV-100WL/A-T высотой 790 мм и массой 80 кг подключает до 5 внутренних блоков и помещается на балконе или под окном, остальные модели ряда выше — 1345 мм, их чаще ставят на кронштейны у стены или на раму на земле.
12,1–16 кВт · 380 В
Mini с трёхфазным питанием (A-X)
Наружный блок VRF на 380 В с теми же мощностями и тем же числом внутренних блоков, что у однофазных моделей, но нагрузка распределяется по трём фазам. Это важно для офиса или магазина в коммерческом здании, где выделенная мощность на одну фазу ограничена, а пусковой ток на 220 В создавал бы перекос по фазам.
22,4–33,5 кВт · 380 В
Slim (C-X)
Наружный блок VRF Slim подключает от 13 до 20 внутренних. Младший Aeronik AMV-224WL/C-X закрывает этаж небольшого офиса, наружный блок VRF на 28 кВт AMV-280WL/C-X — мини-гостиницу на 12–15 номеров или стоматологию, а старший Aeronik AMV-335WL/C-X берёт до 20 помещений. Масса 133–177 кг и высота до 1615 мм требуют заранее согласовать место на кровле или техплощадке.
22,4–360 кВт · 380 В
Модульные AMV-X и AMV-VQ
От 13 до 59 внутренних блоков на модуль и до четырёх модулей в системе. Обогрев до −25 °C, EER до 4,55, трасса до 1000 м. Для бизнес-центров, гостиниц и клиник; серия AMV-VQ — когда нужны холод и тепло одновременно.
Совет инженера
Серию часто определяет не мощность, а количество помещений. Если нагрузка укладывается в 16 кВт, но комнат десять, Mini упрётся в предел по числу внутренних блоков, и придётся ставить две системы или переходить на Slim, а за 20 помещениями начинается модульная AMV-X. Поэтому первым делом посчитайте, сколько внутренних блоков нужно, а уже потом подбирайте мощность.
Технологии наружных блоков Aeronik AMV-X
Технологии по каталогу производителя 2025 года. Часть из них, в первую очередь теплообменник G-типа, компрессоры EVI и пятивентильное управление, относится к модульным наружным блокам серий AMV-WM/B-X(P) и AMV-VQ. Компактные Mini и Slim построены проще: один компрессор и один контур.

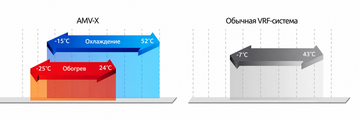

Обогрев до −25 °C, охлаждение до +52 °C
Модульные наружные блоки AMV-X обогревают при уличной температуре до −25 °C и охлаждают до +52 °C. Охлаждение при морозе до −15 °C возможно по согласованию с инженерами производителя, в обычном режиме нижняя граница охлаждения — −5 °C. У компактных Mini и Slim обогрев работает до −20 °C.
Теплообменник G-типа
Теплообменник модульного блока формуется в букву G за одну операцию: общая длина 3600 мм, площадь теплообмена на 15 % больше обычной. Больше поверхности — ниже давление конденсации летом. Итог виден в цифрах: у модульного AMV-224WM EER 4,55, у Slim AMV-224 той же мощности — 3,11.
Гофрированные рёбра и трубы малого диаметра
Близко установленные гофрированные рёбра с гидрофильным покрытием и многорядная укладка труб малого диаметра повышают теплообмен. Гидрофильная поверхность быстрее сбрасывает воду при оттайке, а рёбра меньшего сечения лучше сопротивляются коррозии.
Теплообменник из двух зон
Теплообменник разделён на верхнюю и нижнюю зоны с разными капиллярными трубками. Хладагент распределяется по высоте равномернее, и вся площадь теплообменника работает, а не только его часть.
Покрытие Gold fin
Специальное антикоррозийное покрытие испарителя и конденсатора, по данным производителя, продлевает срок службы теплообменника втрое по сравнению с обычными покрытиями и одновременно улучшает теплообмен. Особенно полезно в приморском Атырау и в промышленных зонах.
Компрессор с впрыском пара EVI
Часть хладагента после переохладителя испаряется и подаётся в середину цикла сжатия. Растёт массовый расход, а с ним теплопроизводительность на морозе: по данным производителя, она выше на 30 %, энергоэффективность по холоду — на 10 %. Мотор с сосредоточенной обмоткой работает в диапазоне 0–420 Гц, баланс масла между компрессорами выполнен по запатентованной технологии Hitachi.
Управление Multi EEV
Три электронных расширительных вентиля: основной вентиль нагрева с тонкой регулировкой в 3000 шагов и два быстрых, на 480 шагов, — переохладителя и впрыска пара. В системах от 73 кВт вентилей пять, по паре на каждый компрессор. Пластинчатый экономайзер повышает эффективность переохлаждения, а наружный и внутренние блоки работают согласованнее.

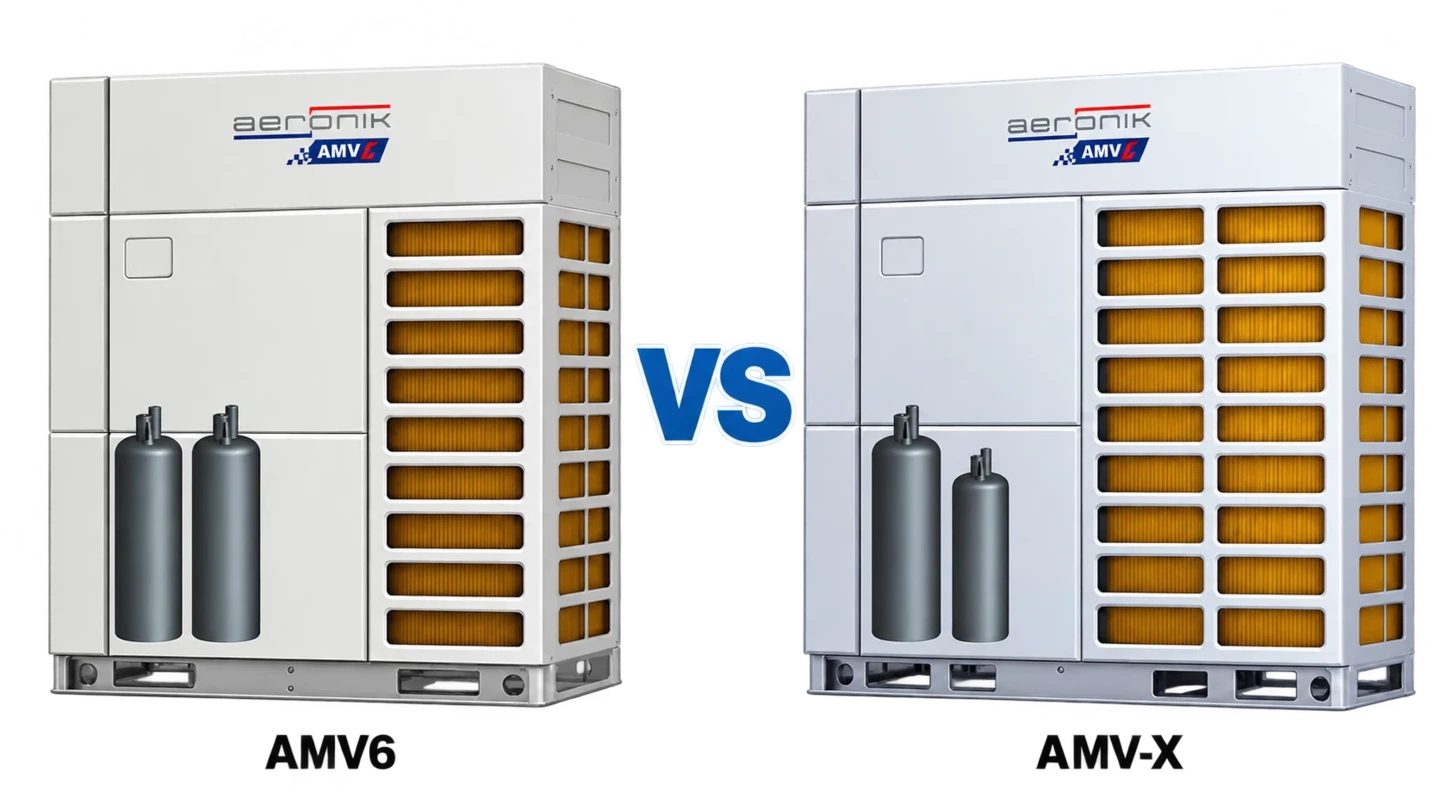

Компрессоры разной производительности
В части модулей стоит пара из большого и малого компрессора — точность регулирования на 45 % выше, чем у двух одинаковых. Компрессор объёмом 98 см³ позволил получить ту же мощность меньшим числом компрессоров, а значит, меньше узлов, которые могут отказать.
DC-вентилятор с плавной регулировкой
Двигатель постоянного тока меняет частоту от 5 до 65 Гц с шагом 1 Гц пропорционально нагрузке, а не ступенями. На частичной нагрузке вентилятор работает медленнее, тише и потребляет меньше.
Интеллектуальная оттайка
Оттайка начинается не по таймеру и не только по температуре, а с учётом нагрузки, температуры и давления в системе. Система меняет период и мощность оттайки, поэтому реже прерывает обогрев зимой. Такой же принцип, оттайка по фактическому состоянию, реализован и в Mini и Slim.
Вывод инженера
Большинство этих решений работают на одну цель — сохранить мощность и эффективность там, где обычная VRF их теряет: на морозе, в жару и на частичной нагрузке. Для Казахстана самое ценное — EVI и запас по обогреву до −25 °C у модульных блоков и большая поверхность теплообменника на юге. Если объекту нужен обогрев в холодные недели, а не только в межсезонье, разница между Mini и модульным AMV-X становится определяющей.
Длина трассы и количество блоков в системе
Модельный ряд модульных блоков AMV-X — 15 базовых моделей от 8 до 36 HP (22,4–101 кВт). До четырёх модулей объединяются в одну систему мощностью от 38 до 128 HP (106,5–360 кВт).
Пределы трассы модульной системы AMV-X
- общая длина трубопроводов — до 1000 м;
- фактическая длина до самого удалённого блока — до 200 м, эквивалентная — до 240 м;
- от первого разветвителя до самого удалённого внутреннего блока — до 120 м;
- перепад высот между наружным и внутренним блоками — до 110 м, если наружный ниже, и до 100 м, если выше;
- перепад высот между внутренними блоками — до 30 м.
Перепад 110 м — это наружные блоки в подвале и внутренние на 30-м этаже, 1000 м общей длины — разводка по нескольким этажам от одной модульной сборки. У компактных Mini и Slim трасса заметно короче: предельные длины и перепады для конкретной модели мы проверяем по её документации ещё на этапе подбора.
| Серия | Наружный блок | Холод, кВт | Внутренних блоков на систему |
|---|---|---|---|
| Mini 1 ф | AMV-100WL/A-T | 10,0 | до 5 |
| Mini 1 ф / 3 ф | AMV-120WL | 12,1 | до 7 |
| Mini 1 ф / 3 ф | AMV-140WL | 14,0 | до 8 |
| Mini 1 ф / 3 ф | AMV-160WL | 16,0 | до 9 |
| Slim 3 ф | AMV-224 / 280 / 335WL | 22,4 / 28,0 / 33,5 | до 13 / 17 / 20 |
| Модульные AMV-X, один модуль | AMV-224…1010WM/B-X(P) | 22,4–101 | от 13 до 59 |
| Модульные AMV-X, до 4 модулей | комбинации 38–128 HP | 106,5–360 | по комбинации |
Практический вывод
Число внутренних блоков ограничивает выбор раньше, чем мощность. Квартира или коттедж до 9 комнат укладывается в Mini, этаж офиса или мини-гостиница до 20 помещений — в Slim. Всё, что больше, — модульная AMV-X: один модуль подключает до 59 внутренних блоков, сборка из четырёх модулей даёт до 360 кВт холода.
Надёжность, наладка и модернизация
Ротация модулей
В модульной сборке AMV-X блоки автоматически чередуются в работе, и наработка распределяется равномерно. Каждый модуль — самостоятельная подсистема: при неисправности одного остальные продолжают охлаждать, а неисправный можно отключить для ремонта.
Двухступенчатое маслоотделение
Первый сепаратор задерживает 98 % масла, второй — 95 % остатка, в сумме 99,9 %. Система контролирует уровень масла в каждом компрессоре и выравнивает его между компрессорами и модулями, а длинные трассы не уносят масло из компрессора.
Автоматическая наладка
Предпусковая автоматическая отладка проверяет систему по шагам и показывает статус каждого этапа. Программа наладки подключается к 16 системам и 255 внутренним блокам одновременно — пусконаладка большого объекта занимает часы, а не дни.
Авторестарт
После пропадания электропитания система возвращается в тот режим, в котором работала. Для гостиницы, серверной или объекта без постоянного персонала это означает, что кондиционирование не останется выключенным до прихода техника.
Работа при перепадах напряжения
Трёхфазные наружные блоки работают при колебаниях напряжения сети от 320 до 460 В. Это важно для пригородных посёлков и промзон, где напряжение вечером проседает, а ночью растёт.
Подключение блоков прежнего поколения
Через преобразователь протоколов к наружному блоку AMV-X подключаются внутренние блоки предыдущего поколения AMV: до 16 на один преобразователь, до 5 преобразователей в системе. При реконструкции здания можно заменить наружную часть и сохранить исправные внутренние блоки.
Совет инженера
Возможность подключить старые внутренние блоки к новому наружному стоит учитывать при модернизации: замена только наружной части обходится дешевле и не требует вскрывать отделку. Но перед таким решением внутренние блоки и трассы проверяют на герметичность и чистоту — новый наружный блок не исправит загрязнённую магистраль.
Конструкция компактных блоков Mini и Slim
Немодульный наружный блок мультизональной системы собран вокруг одного компрессора и одного контура управления. По сравнению с модульной сборкой той же мощности он меньше, легче и дешевле, а монтаж ближе к монтажу полупромышленного кондиционера: не нужны коллекторы между модулями и согласование нескольких плат.
Инверторный компрессор
Один DC-инверторный компрессор меняет частоту вращения вслед за суммарной нагрузкой внутренних блоков. Когда в доме работает одна спальня, блок не включается на полную мощность и не циклит, а держит малую производительность.
Теплообменник с защитным покрытием
Пластины теплообменника из алюминиево-марганцевого сплава покрыты золотистым антикоррозионным слоем на основе эпоксидной смолы с модифицированным акрилом и дополнительно силиконом. Покрытие замедляет коррозию оребрения в промышленной и приморской атмосфере, например в Актау.
Вентилятор с объёмным профилем лопастей
Осевой вентилятор с лопастями трёхмерного профиля, по данным производителя, даёт на 12 % больший расход воздуха, чем обычный. Больше воздуха через теплообменник — ниже давление конденсации в жару и тише работа на той же производительности.
Оттайка по фактическому состоянию
Время начала и длительность оттайки в режиме обогрева система выбирает по температуре наружного воздуха и рабочим параметрам, а не по жёсткому таймеру. Блок реже прерывает обогрев и быстрее возвращается к работе после оттайки.
Автоматическая адресация
Наружный и внутренние блоки связаны по сети CAN двухжильным экранированным кабелем. Адреса блоков и их количество система определяет сама, без ручной настройки DIP-переключателей на каждом блоке.
Корпус для наружной установки
Корпус имеет степень защиты IPX4 от брызг воды с любого направления. Это рассчитано на дождь и мокрый снег, но не на снежный занос, поэтому блок всё равно поднимают на подставку или раму.
Вывод инженера
Один компрессор — это и плюс, и ограничение. Плюс в простоте и цене, минус в отсутствии резерва: если компрессор остановится, без холода остаются все помещения системы. Для объектов, где простой недопустим, — серверная, аптека, круглосуточная клиника — критичные зоны разумно вынести на отдельную систему.
Рабочий диапазон Mini и Slim и климат Казахстана
Наружные блоки обеих серий охлаждают при уличной температуре от −5 до +52 °C и обогревают от −20 до +24 °C. Верхняя граница охлаждения закрывает самую жаркую погоду в стране, а нижняя граница обогрева определяет, какую роль система может играть зимой. Модульные блоки AMV-X обогревают до −25 °C, и для северных городов этот запас заметно расширяет зимний сезон работы.
Восток, север и запад
В Усть-Каменогорске, Костанае, Актобе и Уральске морозы ниже −20 °C — обычная зимняя погода. Здесь Mini и Slim работают как кондиционирование летом и дополнительный обогрев осенью и весной, а основным остаётся водяное или электрическое отопление.
Юг и предгорья
В Таразе и Алматы зимние температуры большую часть сезона держатся в рабочем диапазоне обогрева, поэтому система может заметно сократить расходы на отопление в межсезонье. Летом запас до +52 °C позволяет не терять холод в жару, если наружный блок не стоит на солнцепёке в закрытом углу. Наружный блок VRF в Алматы, кроме того, крепят с учётом сейсмичности: рама на анкерах и гибкие участки трубопроводов на вводе в здание.
Охлаждение зимой
Нижняя граница охлаждения −5 °C важна для серверных и помещений с постоянным тепловыделением. Если холод нужен круглый год при морозе, такие зоны выносят на отдельное решение с зимним комплектом, а не подключают к общей системе.
Практический вывод
Для севера и востока страны закладывайте Mini и Slim как систему кондиционирования с функцией обогрева, а не как замену котлу. Ближе к границе −20 °C теплопроизводительность теплового насоса снижается, и в самые холодные недели основную нагрузку всё равно несёт отопление здания.
Как подобрать систему Aeronik под объект
- Посчитайте помещения. Число внутренних блоков сразу отсекает лишнее: до 5 — любая модель Mini, 6–7 — от AMV-120, 8–9 — только AMV-140 и AMV-160, до 20 — серия Slim, больше — модульная AMV-X.
- Определите нагрузку каждого помещения. Остекление, сторона света, количество людей и техники дают разницу в разы при одинаковой площади.
- Сложите паспортные мощности внутренних блоков и сравните с производительностью наружного с учётом того, работают ли помещения одновременно.
- Проверьте электропитание. На однофазном вводе выбор ограничен серией Mini A-T; на трёхфазном доступны Mini A-X и Slim.
- Выберите место для наружного блока с учётом массы от 80 до 177 кг, высоты до 1615 мм и свободного пространства перед теплообменником.
- Оцените трассы. Длина магистрали, перепад высот между этажами и место первого разветвителя проверяются по документации на конкретную модель.
- Учтите шум. Наружные блоки дают от 55 до 63 дБ(А): рядом со спальнями соседей или окнами гостиничных номеров нужна дистанция или экранирование.
- Решите вопрос управления. Индивидуальные пульты, групповое управление или центральный контроллер определяют, какие линии связи прокладывать вместе с трубами.
Совет инженера
Если объект на границе между Mini и Slim, сравните два варианта: один Slim или две независимые системы Mini. Две системы дают резерв — при остановке одной половина помещений продолжает работать, — и проще делятся между разными владельцами или арендаторами. Один Slim экономит место на фасаде и одну линию электропитания.
Ошибки при подборе и монтаже Mini и Slim
Однофазная модель на перегруженном вводе
AMV-160WL/A-T потребляет до 4,85 кВт по одной фазе. Если в доме уже стоят электроплита и бойлер, автомат на вводе начнёт срабатывать в жару.
Газовая труба «как у всех»
У AMV-100, AMV-120 и AMV-140 газовый патрубок 5/8″, у AMV-160 — уже 3/4″. Заготовленная заранее магистраль меньшего диаметра ограничит производительность старшей модели.
Суммирование по индексам
Мощность внутренних блоков берут из паспорта. Разница между индексом и реальной мощностью на нескольких блоках складывается в заметную перегрузку наружного.
Высокий блок на слабом кронштейне
Корпус высотой 1345 мм при массе 110–120 кг работает как парус. Кронштейны и анкеры подбирают с запасом по ветровой нагрузке, а лучше ставят блок на раму.
Блок на земле без подставки
Снег закрывает нижнюю часть теплообменника, а талая вода после оттайки замерзает под блоком. Подставка поднимает его над снегом и даёт воде стечь.
Ровно предельное число комнат
Система на 7 блоков с семью внутренними уже не позволит добавить кондиционер в новую комнату. Если перепланировка возможна, берите модель с запасом по количеству.
Slim на кровле без проверки перекрытия
177 кг на площади около 0,43 м² плюс рама и снег — нагрузку на кровлю подтверждают до монтажа, особенно на старых зданиях с лёгким покрытием.
Вывод инженера
Большинство проблем с компактными VRF возникает не из-за оборудования, а из-за того, что их монтируют «как сплит-систему»: без расчёта магистрали, с трубами на глаз и с кронштейнами для блока вдвое легче. Это та же VRF-система, только с одним наружным блоком, и требования к ней те же.
Монтаж и обслуживание
Подключение трубопроводов
Патрубки наружных блоков: 5/8″ и 3/8″ у AMV-100…140, 3/4″ и 3/8″ у AMV-160 и AMV-224, 7/8″ и 3/8″ у AMV-280, 1″ и 1/2″ у AMV-335. Диаметры участков после разветвителей уменьшают по суммарной мощности подключённых внутренних блоков. Пайку ведут с продувкой азотом, после опрессовки систему вакуумируют.
Хладагент и пусконаладка
Системы работают на R410A. Это смесь, поэтому дозаправку выполняют жидкой фазой, а количество рассчитывают по фактической длине и диаметру жидкостной линии. Исполнительную схему трасс с длинами и количеством дозаправленного хладагента стоит хранить на объекте.
Сезонное обслуживание
Фильтры настенных блоков промывают по мере загрязнения, в офисах — обычно раз в месяц-два в сезон. Теплообменник наружного блока очищают от пыли и пуха перед летом, проверяют дренаж внутренних блоков и затяжку электрических клемм.
Совет инженера
Перед первым запуском проверьте, что внутренние блоки получили адреса и система видит их все: один неподключённый сигнальный провод даёт ошибку связи, которую легко принять за неисправность платы. На это уходит несколько минут, а на поиск причины после отделки — часы.
Технический каталог Aeronik 2025
Наружные и внутренние блоки VRF, управление и диспетчеризация — характеристики и описание технологий, PDF.
Вопросы о наружных блоках Aeronik
Чем Aeronik AMV-120WL/A-T отличается от AMV-120WL/A-X?
Только электропитанием и массой. A-T подключается к однофазной сети 220–240 В, A-X — к трёхфазной 380–415 В. Холодопроизводительность 12,1 кВт, теплопроизводительность 14,0 кВт, EER 3,97, предел в 7 внутренних блоков, габариты 900×340×1345 мм и диаметры патрубков у них одинаковые. Трёхфазная модель тяжелее примерно на 10 кг. Выбор определяется вводом на объекте: в частном доме с однофазным подключением ставят A-T, в коммерческом помещении с трёхфазным вводом разумнее A-X, потому что ток распределяется по трём фазам и не перекашивает нагрузку на одну из них, где уже висят освещение и розетки.
Можно ли установить наружный блок Mini на балконе квартиры?
Реально это касается в первую очередь AMV-100WL/A-T: высота 790 мм, глубина 360 мм, масса 80 кг. Остальные модели Mini имеют высоту 1345 мм и массу 110–120 кг, на типовом балконе их сложно разместить с нужным свободным пространством для забора и выброса воздуха. Главное условие — блок не должен работать в замкнутом объёме: на остеклённом балконе горячий воздух быстро поднимает температуру, и система уходит в защиту. Балкон оставляют открытым или делают в остеклении жалюзийную решётку напротив вентилятора. Также проверяют несущую способность плиты балкона и согласование размещения с управляющей компанией дома.
Сколько внутренних блоков можно подключить к Aeronik AMV-160WL/A-T?
Производитель допускает до 9 внутренних блоков. Это верхний предел по количеству, но есть и второе ограничение — по мощности: сумма паспортных холодопроизводительностей внутренних блоков должна укладываться в допустимую загрузку наружного блока производительностью 16,0 кВт. Например, девять небольших настенных блоков в спальнях и кабинетах коттеджа систему не перегрузят, а пять мощных блоков в залах могут превысить предел раньше, чем закончится лимит по количеству. На практике для дома на 6–8 комнат AMV-160 даёт ещё и запас на одну-две дополнительные комнаты при будущей перепланировке.
Что лучше: один Slim AMV-224 или два Mini AMV-120?
По мощности варианты близки: 22,4 кВт у Slim против 24,2 кВт у двух Mini. Slim подключает до 13 внутренних блоков на один контур, занимает одно место на фасаде и требует одну трёхфазную линию. Два Mini дают до 14 внутренних блоков в двух независимых контурах, выше EER — 3,97 против 3,11, — и резерв: при остановке одной системы половина помещений продолжает работать. Их проще разделить между двумя владельцами или арендаторами. Минусы двух Mini — два места установки, две магистрали и больше работы при монтаже. Для одного владельца и ограниченного места на кровле чаще выбирают Slim, для объектов, где важна живучесть системы, — две Mini.
Можно ли отапливать дом в Усть-Каменогорске или Костанае системой Aeronik Mini?
Только как дополнительным источником тепла. Нижняя граница работы Mini и Slim на обогрев — −20 °C, а в Усть-Каменогорске и Костанае морозы ниже этой отметки держатся неделями. В такие дни система останавливается, а при приближении к границе её теплопроизводительность заметно падает и часть времени уходит на оттайку теплообменника. Зато осенью и весной, когда на улице от −10 до +10 °C, тепловой насос обогревает дом с хорошим коэффициентом преобразования и снижает расходы на основное отопление. Правильная схема для этих городов — котёл или электроотопление как основа и VRF для лета и межсезонья.
Насколько шумные наружные блоки и где их можно ставить рядом с жильём?
Уровень звукового давления по данным производителя — от 55 дБ(А) у AMV-120 до 63 дБ(А) у AMV-335. Это значения у самого блока; с расстоянием шум снижается, но ночью даже 45–50 дБ(А) под окном спальни будут слышны. Поэтому Slim обычно ставят на кровлю или во двор с технической стороны здания, а Mini — на стену, где нет окон жилых комнат соседей. Если близкое размещение неизбежно, помогают акустические экраны, виброопоры и ночной тихий режим. Важно не ставить блок в узкий двор-колодец: отражения от стен делают шум заметно громче.
Почему у AMV-160 газовая труба больше, чем у AMV-120 и AMV-140?
Через газовую линию возвращается парообразный хладагент, и его объём растёт с производительностью. У AMV-100, AMV-120 и AMV-140 патрубок 5/8″, у AMV-160 — 3/4″, у Slim AMV-280 — 7/8″, у AMV-335 — 1″. Если оставить меньший диаметр, растут скорость пара и потери давления во всасывающей линии, компрессор работает при более низком давлении всасывания, и система недодаёт мощность, особенно на длинных трассах. Это частая ошибка при замене модели в ходе проекта: магистраль заложили под AMV-140, а поставили AMV-160. Диаметры главной магистрали и участков после разветвителей пересчитывают при любой смене наружного блока.
Какой наружный блок Aeronik подойдёт для квартиры свободной планировки?
Чаще всего — однофазная модель серии Mini. Такие системы выбирают, когда у бытовой сплит-системы или мульти-сплит-системы не хватает длины трассы: наружный блок можно поставить только на дальнем фасаде, а комнаты расположены по всей площади квартиры. AMV-100WL/A-T подключает до 5 внутренних блоков и закрывает квартиру с двумя-тремя спальнями, гостиной и кабинетом при умеренных теплопритоках. Если комнат 6–7 или нагрузка больше 10 кВт, берут AMV-120WL/A-T или AMV-140WL/A-T. Перед покупкой стоит выяснить у управляющей компании, разрешено ли размещение на фасаде, и проверить выделенную мощность на однофазном вводе квартиры.
Какой хладагент в системах Aeronik Mini и Slim и что это значит для обслуживания?
Все наружные блоки раздела работают на R410A. Заводская заправка — 4,8 кг у AMV-100, 5 кг у остальных моделей Mini, 5,5 кг у AMV-224, 7,1 кг у AMV-280 и 8,5 кг у AMV-335. Этого хватает на базовую длину трассы, остальное дозаправляют по расчёту фактической длины жидкостной линии. R410A — смесь хладагентов, поэтому заправку ведут только жидкой фазой из баллона: если заправлять газом, состав смеси в системе изменится. Для обслуживания нужны манометрический коллектор и вакуумный насос, рассчитанные на рабочее давление R410A, — оборудование для старых хладагентов здесь не подходит.
Можно ли позже добавить внутренние блоки в уже работающую систему Mini?
Можно, если соблюдены два условия: не превышен предел по количеству (5, 7, 8 или 9 блоков в зависимости от модели) и суммарная мощность внутренних блоков остаётся в допустимой загрузке наружного. Проще всего это сделать, если при монтаже заложили резерв: оставили заглушенный отвод от разветвителя ближе к будущей комнате и проложили магистраль с запасом по диаметру. Если резерва нет, добавление блока означает врезку нового разветвителя, повторную опрессовку, вакуумирование и пересчёт заправки. Поэтому при возможной перепланировке модель лучше выбирать с запасом по количеству подключаемых блоков.
Когда выбирать модульную AMV-X вместо нескольких систем Slim?
Когда помещений больше двадцати, трассы длинные, а на кровле нет места под несколько независимых блоков. Один модуль AMV-X подключает до 59 внутренних блоков, система из четырёх модулей даёт до 360 кВт, общая длина трассы — до 1000 м, перепад высот — до 110 м. Модульные блоки эффективнее: у AMV-224WM EER 4,55 против 3,11 у Slim AMV-224, а компрессоры с впрыском пара сохраняют обогрев до −25 °C. Несколько систем Slim оправданы, если объект делится между разными владельцами или вводится по очереди. Тогда каждая система независима, а отказ одной не затрагивает остальные помещения.
Подберём наружный блок VRF Aeronik под ваш объект
Чтобы купить наружный блок VRF под ваш объект, пришлите планировку с назначением помещений и укажите питание на вводе. Подберём наружный блок, внутренние блоки и разветвители, проверим трассы и место установки, подготовим коммерческое предложение.
