Внутренние блоки VRF Aeronik

Начните с потолка и интерьера. Если подвесного потолка нет, остаётся настенный блок — он вешается на стену и не требует вскрытия потолка. Если потолок Армстронг с ячейкой 600 × 600 мм, для помещений до 5,6 кВт подходит компактная кассета: её панель 620 × 620 мм встаёт вместо одной плитки. Для залов, магазинов и open space до 16 кВт — восьмипоточная кассета с раздачей воздуха на 360°. Если оборудование нужно спрятать полностью, ставят канальный блок: средненапорный для коротких воздуховодов, высоконапорный для длинной разводки и больших залов. Мощность подбирают уже внутри выбранного типа.

Да, и это обычная практика. Все пять серий внутренних блоков AMV-X подключаются к одним и тем же наружным блокам: Mini, Slim и модульным. В коттедже на одну систему часто ставят канальный блок в гостиную, настенные в спальни и компактную кассету на кухню. Ограничения задаёт наружный блок: максимальное число внутренних блоков — от нескольких у младших Mini до десятков у модульных систем — и допустимая суммарная мощность подключённых блоков. Каждое помещение при этом держит свою температуру и свой режим вентилятора независимо от соседних.

Размером, мощностью и местом установки. Полноразмерная кассета T/C-T имеет корпус 840 × 840 мм и панель 950 × 950 мм, мощность от 2,2 до 16 кВт и подходит для больших помещений. Компактная T/E-T — корпус 570 × 570 мм и панель 620 × 620 мм, мощность от 1,5 до 5,6 кВт; она встаёт в ячейку потолка Армстронг и работает тише: от 25 дБ(А) на низкой скорости. У полноразмерной кассеты есть опции, которых нет у компактной: датчик присутствия людей, голосовой модуль и патрубок подмеса свежего воздуха до 10 %. Обе раздают воздух на 360° и имеют независимое управление жалюзи.

Главное отличие — напор вентилятора. Средненапорные PMS/A1-T дают до 80 Па и рассчитаны на короткие воздуховоды в квартирах, коттеджах и кабинетах; их мощность от 5,6 до 14 кВт, корпус высотой 260 мм. Высоконапорные PHS/B-T дают до 150–250 Па с девятиступенчатой регулировкой и работают на длинную разводку по нескольким помещениям, в залах и торговых центрах; мощность от 2,2 до 56 кВт, корпус высотой 300 мм и больше. Модели на 40–56 кВт питаются от трёхфазной сети 380–415 В, а у блоков на 22,4–56 кВт нет встроенного дренажного насоса.

Чаще всего нет. В кассетных и канальных блоках до 18 кВт насос встроен и поднимает конденсат на высоту до 1200 мм, этого хватает, чтобы довести дренаж до стояка над подвесным потолком. Настенные блоки отводят конденсат самотёком по трубке диаметром 20 мм, поэтому для них важен постоянный уклон без провисов. Отдельный насос нужен в двух случаях: у больших канальных блоков на 22,4–56 кВт, где встроенного насоса нет, и у настенного блока, если самотёк до канализации обеспечить нельзя. При подключении к канализации обязательно ставят гидрозатвор, чтобы в помещение не шёл запах.

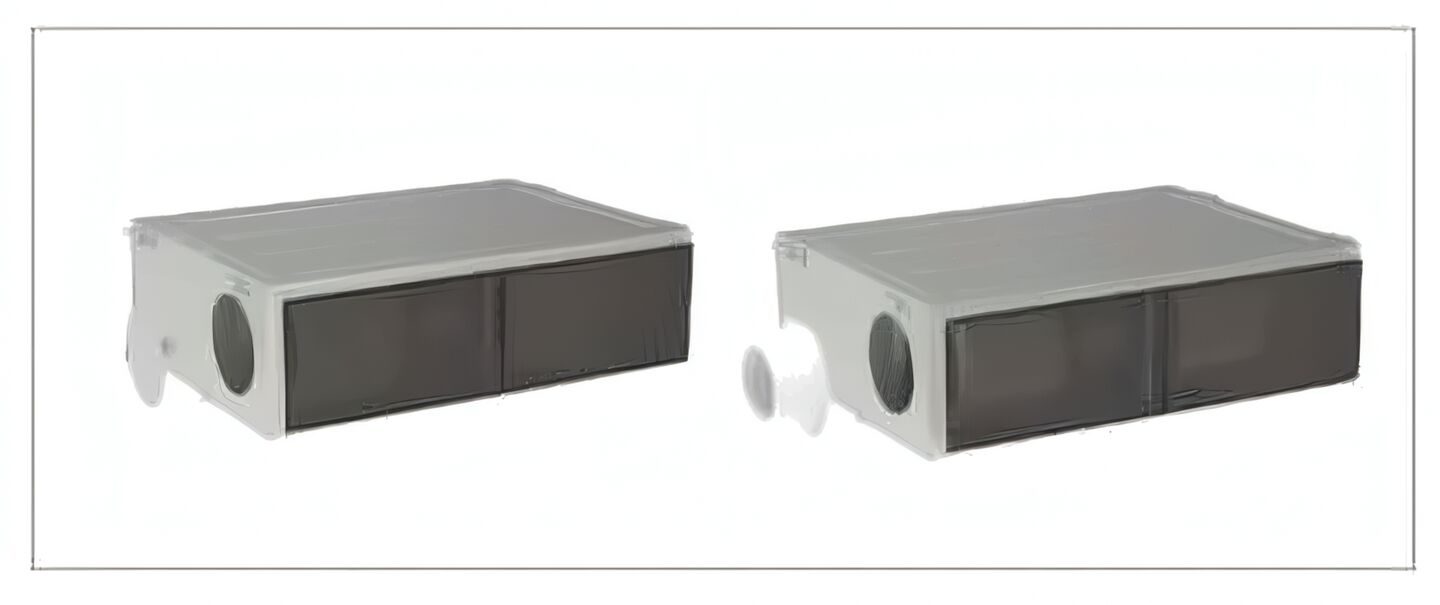

Частично. К канальным блокам подключают воздуховод свежего воздуха, а восьмипоточные кассеты через опциональный патрубок подмешивают до 10 % наружного воздуха. Этого достаточно, чтобы освежить воздух в кабинете или переговорной, но не для нормативного воздухообмена в офисе, ресторане или торговом зале. Там нужна отдельная приточно-вытяжная вентиляция. Её можно связать с VRF через комплект AHU-KIT — тогда испаритель приточной установки работает от наружного блока как ещё один внутренний блок и охлаждает или подогревает приточный воздух.

Способов несколько, и они сочетаются. Проводной пульт XK46 входит в комплект кассетных и канальных блоков и может управлять группой до 16 блоков. Инфракрасный пульт YAP1F идёт с настенными блоками и опционально с остальными, функция I-feel держит температуру у человека. Зональный пульт управляет до 32 блоков, центральный — до 16 систем и 128 блоков, с расписаниями и блокировкой настроек. Приложение G-Cloud по Wi-Fi поддерживает до 80 внутренних блоков одной системы. Для диспетчеризации здания есть шлюзы BACnet, Modbus и KNX.

Самый тихий тип — компактная кассета: 25 дБ(А) на низкой скорости у младших моделей. Младшие настенные блоки работают на 30–35 дБ(А), младшие высоконапорные канальные — на 28–33 дБ(А), восьмипоточные кассеты — от 28 дБ(А). С ростом мощности шум растёт: старший настенный блок на высокой скорости даёт 52 дБ(А), а канальный на 56 кВт — 63 дБ(А). Для спален, номеров и кабинетов выбирают блок с небольшим запасом по мощности, чтобы он работал на средней или низкой скорости. У канальных блоков дополнительно глушат шум в воздуховодах и выбирают решётки с низкой скоростью воздуха.

Число после ND примерно соответствует холодопроизводительности в сотнях ватт: ND22 — 2,2 кВт, ND56 — 5,6 кВт, ND140 — 14 кВт. Но это ориентир, а не паспортное значение. Например, у настенного AMV-ND100G/A3A-K холодопроизводительность 9,5 кВт, а у AMV-ND71G/A3A-K теплопроизводительность 7,5 кВт вместо ожидаемых 8 кВт. При подборе системы суммируют мощности из таблиц характеристик, а не индексы в названиях. Особенно это важно, когда суммарная мощность внутренних блоков близка к пределу загрузки наружного блока.

Поэтажный план с назначением и площадью помещений, высота потолков и тип потолка — подвесной Армстронг, гипсокартон или его отсутствие. Полезно указать ориентацию окон, число людей и технику с большим тепловыделением: серверы, витринное освещение, кухонное оборудование. Если есть требования к шуму, например в спальнях или кабинетах врачей, их тоже указывают. По этим данным мы считаем нагрузки, подбираем тип и типоразмер для каждого помещения, наружный блок и способ управления, а затем готовим спецификацию и коммерческое предложение.
