Приточная установка Neiva 2 C-1000-E24 (1000 м³/ч)

Обозначение кодирует конфигурацию установки. C — компактное приточное исполнение без рекуператора, в отличие от CX, где буква X добавляет рекуператор и вытяжную ветку. 1000 — номинальный расход воздуха в м³/ч. E24 — электрический нагреватель мощностью 24 кВт. F5 — класс фильтрации приточного воздуха. Последние индексы описывают комплектацию и сторону обслуживания. По маркировке сразу читается главное: это приточная установка на 1000 м³/ч с усиленным электронагревом 24 кВт и фильтром F5. От исполнения E18 её отличает только мощность нагрева — 24 кВт против 18. Нагреватель питается трёхфазной сетью 380 В: на такую мощность однофазной сети недостаточно, а ток на линии выше, чем у E18.

Только мощностью электронагревателя: 24 кВт у E24 против 18 кВт у E18. Всё остальное совпадает — тот же расход 1000 м³/ч, тот же корпус, тот же вентилятор и аэродинамика, оба исполнения трёхфазные 380 В. Разница проявляется зимой: E24 догревает приток с бóльшим перепадом температуры, поэтому его берут для холодных регионов, помещений с высокими теплопотерями или там, где приток нужно подавать теплее обычного. E18 достаточно для умеренных условий и экономичнее по установленной мощности. Практический смысл выбора в двух вещах: во-первых, хватает ли мощности по теплотехническому расчёту под климат объекта; во-вторых, есть ли под 24 кВт выделенная электрическая мощность и подходящий трёхфазный ввод. Переразмеривать нагрев не стоит — это лишняя нагрузка на сеть, а недобирать нельзя — зимой приток пойдёт холодным.

Когда по теплотехническому расчёту 18 кВт не выводит приток на нужную температуру. Это происходит в нескольких типичных случаях. Первый — холодный регион с низкой расчётной зимней температурой: чем холоднее уличный воздух, тем больше тепла нужно, чтобы догреть те же 1000 м³/ч. Второй — высокие теплопотери помещения: цеха с воротами, залы с большим остеклением, объекты, где холод активно поступает извне. Третий — повышенная целевая температура притока, когда воздух нужно подавать теплее стандартной. Во всех случаях считают требуемую мощность нагрева по расчётной наружной температуре и целевой температуре подачи. Если результат превышает возможности 18 кВт — берут 24. Если укладывается — E18 достаточно, и E24 будет переплатой и лишней нагрузкой на электросеть. Решение принимают расчётом под конкретный объект и регион, а не по принципу «возьмём помощнее на всякий случай».

Под нагреватель нужен трёхфазный ввод 380 В и выделенная электрическая мощность с запасом на сам нагреватель плюс вентилятор и автоматику. Мощность 24 кВт распределяется по трём фазам примерно по 8 кВт на фазу, но суммарный ток заметно выше, чем у исполнения E18, поэтому автомат и сечение кабеля подбирают под расчётный ток. Ключевой вопрос на стадии подбора — есть ли на объекте свободная выделенная мощность под такой нагреватель: на слабом или уже загруженном вводе 24 кВт могут просто не поместиться, и тогда либо увеличивают выделенную мощность, либо пересматривают решение в сторону водяного нагрева, который почти не нагружает электросеть. Поэтому параметры электропитания уточняют до заказа установки, а не на монтаже. Точный подбор автоматики и кабеля выполняют по схеме производителя и расчётному току.

Да, обязательно. Приточная установка C-1000 только подаёт воздух в помещение, но не удаляет отработанный — независимо от мощности нагрева. Если вытяжку не организовать, поданные 1000 м³/ч создадут заметное избыточное давление: двери будут открываться с усилием, появятся сквозняки и свист в щелях, а воздухообмен нарушится. Поэтому под приточную установку всегда предусматривают вытяжку, рассчитанную на тот же объём — крышными или канальными вентиляторами, зонтами на кухне и производстве либо естественную через каналы. Именно необходимость отдельной вытяжки отличает схему с приточной C от решения на базе приточно-вытяжной установки, где приток и вытяжка сбалансированы в одном корпусе. Баланс притока и вытяжки проверяют при пусконаладке — на производительности 1000 м³/ч перекос особенно заметен и сразу сказывается на работе дверей и микроклимате.

Электрический нагрев такой мощности действительно заметно потребляет энергию в морозы, и это главный аргумент против него там, где есть альтернатива. Но важно понимать, за что платят: приточная установка греет весь наружный воздух с нуля, и в холодном регионе на 1000 м³/ч 24 кВт — это не роскошь, а необходимая мощность, чтобы приток был тёплым. Снизить счёт помогают несколько вещей: работа по расписанию объекта, а не круглосуточно на максимуме; корректная автоматика, которая держит только нужную температуру подачи; и разумный подбор мощности — если по расчёту хватает 18 кВт, брать 24 незачем. Если же на объекте есть источник тепла — котельная или центральное отопление — стоит сравнить окупаемость с водяными исполнениями C-1000-W1 и W2: там нагрев идёт дешёвым теплоносителем и почти не нагружает электросеть. Выбор между электрическим и водяным нагревом всегда решает экономика конкретного объекта.

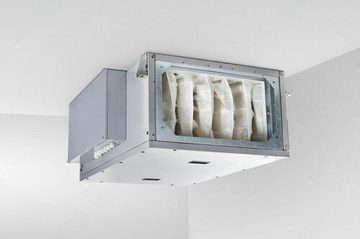

C-1000-E24 выполнена в компактном подвесном корпусе горизонтального исполнения габаритами 1100 × 805 × 412 мм — тех же, что у исполнения E18: более мощный нагреватель умещается в том же корпусе. Установку монтируют за подвесным потолком или в техническом помещении без отдельной венткамеры. Она заметно короче приточно-вытяжной установки того же расхода, потому что не содержит вытяжной ветки и рекуператора. К установке подводят два воздуховода: забор наружного воздуха и подачу в помещение — на расходе 1000 м³/ч их диаметры больше, чем у компактных моделей. Отдельно предусматривают подвод мощной трёхфазной линии 380 В к нагревателю. Обязательно оставляют доступ к фильтру для регулярной замены: подвесную модель нельзя закрывать глухим потолком без ревизионного лючка. Под корпус ставят виброизоляцию, воздуховоды подключают через гибкие вставки. Точную массу и монтажные размеры уточняют по паспорту.

Приточный воздух очищается фильтром класса F5. Этот класс задерживает крупную и среднюю пыль и подходит для типовой приточной вентиляции торговых залов, офисов, производственных и складских помещений: он защищает и людей, и внутренние узлы установки — вентилятор и мощный нагреватель — от загрязнения. Для нагревателя 24 кВт чистый фильтр особенно важен: при падении расхода из-за загрязнения нагреватель работает в более напряжённом режиме. На расходе 1000 м³/ч через фильтр проходит много воздуха, поэтому загрязняется он быстрее, чем у компактных моделей, и за его состоянием следят внимательнее. Для большинства объектов очистки класса F5 достаточно; если нужна более тонкая фильтрация, например для медицинских или чистых помещений, предусматривают дополнительную ступень фильтра выше классом. Фильтр — расходный элемент: его состояние напрямую влияет на расход воздуха, поэтому его проверяют и меняют по перепаду давления или графику.

Обслуживание проще, чем у рекуперативной установки, за счёт одной фильтрующей ступени и отсутствия рекуператора. Главное — приточный фильтр: его проверяют и меняют по перепаду давления или графику, поскольку от него напрямую зависит расход воздуха. Контролируют работу вентилятора, электронагревателя, автоматики и датчиков температуры. У мощного трёхфазного нагрева 24 кВт дополнительно следят за состоянием контактов и балансом нагрузки по фазам — при большой мощности это важнее, чем у слабых нагревателей. Рекуператора нет, поэтому не нужно чистить его пластины, следить за дренажом конденсата и режимом разморозки. Зато за температурой притока в морозы следят внимательно: весь воздух греется нагревателем 24 кВт. Периодичность обслуживания зависит от среды: в запылённых помещениях фильтр меняют чаще. Регулярный уход удерживает приток на заданной температуре и продлевает ресурс нагревателя и двигателя.

Наличие и срок поставки зависят от конфигурации и текущей загрузки производства, поэтому их называют при оформлении заказа. Приточные установки нередко изготавливают под заказ, и итоговый срок доставки в Казахстан уточняется индивидуально. Мощность нагрева и тип исполнения влияют на комплектацию: электрические E18 и E24 и водяные W1, W2 поставляются по-разному, поэтому под каждое наличие проверяют отдельно. Чтобы планировать график монтажа точно, наличие, цену и дату поставки под нужное исполнение запрашивают вместе с расчётом и коммерческим предложением. LIM TECH подбирает установку под ваш объект, считает расход по назначению помещения и мощность нагрева по климату региона, проверяет достаточность выделенной электрической мощности под 24 кВт и наличие трёхфазного ввода, а затем называет конкретный срок с учётом логистики в ваш город Казахстана.
